陜西某油氣有限公司采購IHF型合金化工泵

發布時間:2021-03-16 點擊量:370

陜西某油氣有限公司采購IHF型合金化工泵

溫馨提示 ‖ 每個廠家水泵型號可能都不一樣,取決于命名的方式不同,具體選型主要根據實際流量、揚程、輸送介質、現場工況等。本案例僅供參考,詳細情況建議詳詢在線技術顧問。

名稱

型號

流量

揚程

功率

數量

IHF合金化工泵

IHF200-150-315b

400

23

37

7臺

注:本單位單級單吸式氟塑料合金化工離心泵,是按國標設計并結合非金屬泵的加工工藝設計生產的。該泵具有耐腐,耐磨,耐高溫,不老化,機械強度高,無毒素分解,使用范圍寬等優點。該泵廣泛用于化工,制藥,石油,電力,農藥等行業。


要求產品達到實際標準參數,且接出口管道要比水泵本身出口要小。
交貨地點:陜西。
結算方式30%預付款+70%發貨款
供貨周期10-12天
質量保證:質保一年,終身維護
開票方式17%增值稅
說明:工廠接到訂單后從翻砂鑄造-時效處理-精加工-裝配-測試開始加班加點一條龍生產。

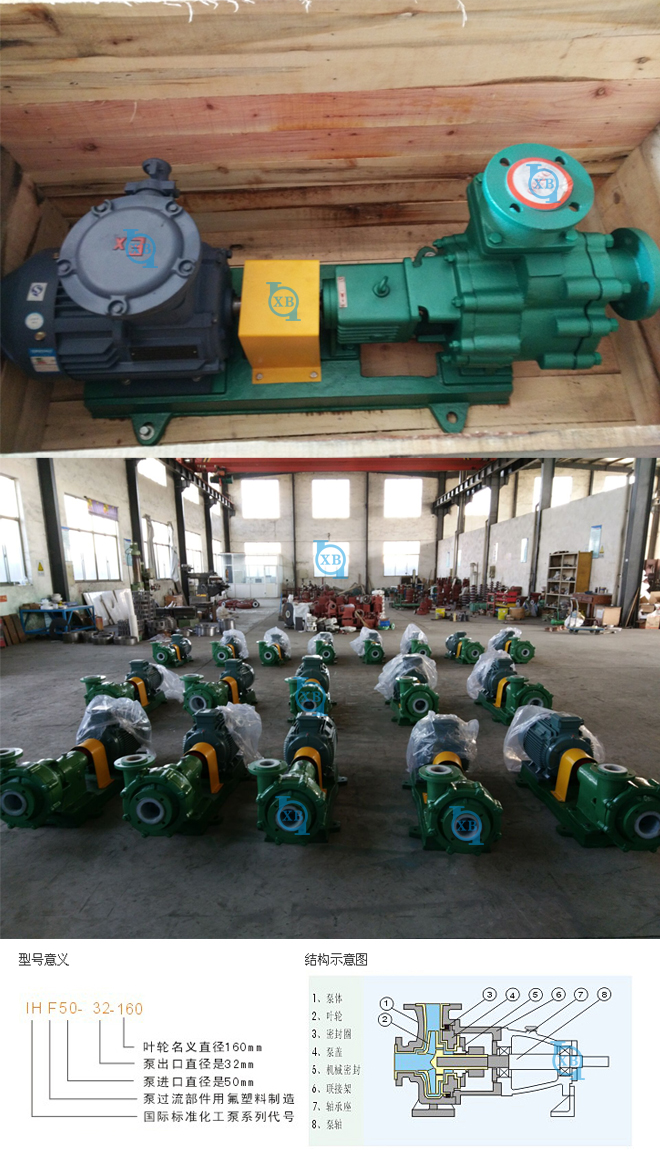

         IHF單級單吸式氟塑料合金化工離心泵(簡稱IHF離心泵),是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料(F46/F4/PTFE/PFA),泵蓋、葉輪均用金屬嵌件外包氟塑料(F46/F4/PTFE/PFA)整體燒結壓制而成,軸封采用外裝式先進的波紋管機械密封,靜環選用99.9%氧化鋁陶瓷(或碳化硅),動環采用四氟填充(陶瓷)材料,其耐腐耐磨密封性極好供輸送不含固體顆粒、溫度為-20℃~1 05℃的腐蝕性液體,泵進口允許壓力小于0.6MPa。用戶可根據輸送介質的名稱、濃度、比重、使用溫度及泵進口壓力等合理選用泵的材質、密封形式、泵的結構和確定電機的容量等。另外,本公司能根據用戶需求實現該系列泵多出口的結構及功能。

【結構特點】
軸封采用先進的外裝式波紋管機械密封,靜環選用氧化鋁(99.99%)陶瓷,動環采用四氟填充材料(或根據用戶特殊工況專配其他材質)
優點:耐腐耐磨、密封性好、安裝簡便,易維護。
本體和泵蓋均采用金屬(HT200)基體內襯氟塑料,葉輪采用金屬嵌件(WCB)外包氟塑料合金壓制成型。
優點:耐腐蝕性范圍廣,強度高,經久耐用。


1

葉輪

5

靜環壓蓋

9

軸承側蓋

13

軸承座

17

支板

2

泵殼

6

機械密封(靜環)

10

軸承油封

14

主軸

18

底板

3

泵蓋

7

機械密封(動環)

11

油塞

15

聯軸器

19

放油孔

4

泵蓋墊

8

支架

12

軸承

16

穿軸螺桿

20

緊固螺栓


 泵機啟動、運行及潤滑保護
  1. 運行前的檢查
  試運行前應先用手盤動聯軸器或軸,檢查轉向是否正確,運轉是否靈活,如盤不動或有異常聲音,應及時檢查。檢查時先從外部著手檢查聯軸器是否水平,從軸承座上的油鏡孔處查看潤滑油的位置是否在油鏡的中心線附近(太多應放掉一些,太少應加上一些),邊檢查邊盤動,如果問題依然存在,就要拆泵檢查(拆泵時請參照本說明書上的結構簡圖和拆裝程序),清理異物,并和本公司聯系協商解決辦法,同時檢查外冷卻系統有無加冷卻水。
  2. 開車步驟
  a. 將泵內灌滿液體
  b. 及時打開進口閥門
  c. 接通電源
  d. 打開出口閥門
  3. 運行
  運行中如有異常聲音,或有電機發熱等不正常情況出現時,也應停機檢查,檢查方法和步驟同1。
  4. 停機
  a. 先關閉出口處閥門;
  b. 切斷電源,并及時關閉進口處閥門;
  5. 軸承座的潤滑保護
  軸承座中應定期更換潤滑油(40#柴機油),一般以運行6個月為更換周期。加注潤滑油的油位以到油鏡中心線為好(見下圖)。油位太低起不到潤滑作用,太高軸功率消耗負荷增加。


【注意事項】
禁止空運轉。
A、高位槽正壓狀態
特點說明:泵安裝在儲槽的底部,儲槽內介質處于正壓狀態,泵進口處閥門打開時,儲槽的液體能自流到泵腔中,這是IHF型離心泵最理想的安裝方式。
B、高位槽負壓狀態
特點說明:泵安裝在儲槽的底部,密閉的儲槽處于負壓狀態.這種狀態選泵,必須弄清儲槽中負壓的確切數據,再和我公司聯系,方可定。
C、低位槽不裝底閥裝虹吸桶狀態
特點說明:泵安裝在儲槽的上部,在進口管道靠近泵進口處安裝一個幫助泵自吸的虹吸桶,啟動泵之前需將虹吸桶中灌滿液體。虹吸桶的制作可根據介質性的的不同選用相適應的材料和制造工藝,虹吸桶的制作要求就是密封性要好,絕不能漏水漏氣,具體請咨詢綠環技術員。
D、低位槽裝底閥狀態
特點說明:泵安裝在儲槽的上部,進口管道底部需要安裝底閥,每次啟動泵之前,都須檢查泵腔內是否有滿的液體,如沒有,則須將泵腔內灌滿液體,切不可開空車,一般選擇這種安裝條件的用戶都需要配套一只與泵的進口口徑一樣大小的耐酸底閥(我公司可提供該類型底閥)。
