技術|管道離心泵的關鍵安裝技術

發布時間:2020-09-30 點擊量:616

吸程!管道離心泵安裝技術的關鍵,也就是管道離心泵的安裝高度。它與允許吸上真空高度不一樣,管道離心泵的安裝高度指的是水平面到道離心泵葉輪中心線的垂直距離,而允許吸上真空高度的這個高度指的是在水溫20℃的標準大氣壓下,水泵進水口斷面上的真空值,它并沒有考慮吸水管道配套以后的水流狀況。


而水泵安裝高度應該要克服實際地形吸水高度,所以應該是允許吸上真空高度扣除了吸水管道損失的揚程以后,所剩下的那部分數值。為了防止出現管道離心泵抽不上來水的情況,管道離心泵的安裝高度不能超過計算值。而且因為影響計算值大小的關鍵在于吸水管道的阻力損失揚程,所以應該盡量少裝彎頭等配件,采用最短的管道布置,同時適當配口徑大一點的水管,來減小管內的流速。

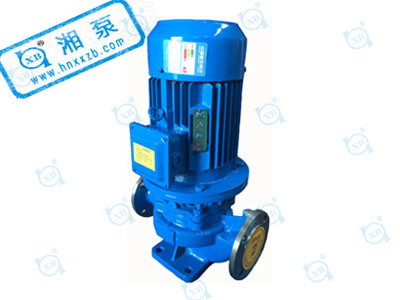

IRG型熱水管道離心泵


另外,如果管道離心泵安裝地點的海拔高程不同于試驗條件,或者被抽水的水溫超過20℃時,計算值要進行修正。如當地海拔500米以上或水溫超過50℃,那么計算值肯定是要修正的。而水溫低于20℃時,則不需要考慮修正計算值,因為飽和蒸汽壓力可以忽略不計。


吸水管道的安裝有嚴格的密封性要求,絕對不能漏氣漏水,所以絕對要做好管道的接口工作,保證管道連接的施工質量。否則,會(huì )破壞管道離心泵進水口處的真空度,這也就是有些管道離心泵出現出水量減少,甚至抽不上水來的原因。

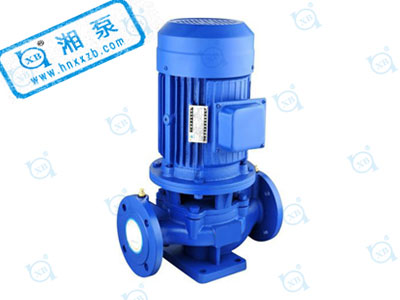

ISG型立式管道離心泵


管道離心泵的安裝高度計算

1、允許吸上真空高度Hs是指泵入口處壓力p1可允許達到的最大真空度。


而這個Hs值其實是由泵制造廠家用清水為介質,在操作條件設定為:壓力為1.013×105Pa、水溫20℃時測定的值,此值附于泵樣本中供用戶查用。上文我們也講到,當操作條件及工作介質不同時,我們要修正計算值,也就是需要進行換算。


1. 輸送操作條件與實驗條件不同的清水時,換算公式如下:

Hs1=Hs+Ha-10.33 - Hυ-0.24


2. 輸送操作條件與實驗條件不同的其它液體時,需要進行兩步換算:

① 依上式得出從泵樣本中查出的Hs1;

② 將Hs1換算成H?s


如果液位太低,管道離心泵吸不上液體,建議選用湘泵的自吸泵系列產品更合適。

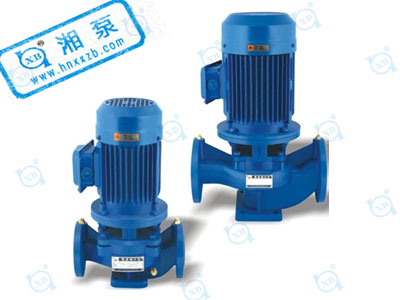

IHG型管道離心泵


2、汽蝕余量Δh

對于油泵選型,計算安裝高度時用汽蝕余量Δh來計算,即泵允許吸液體的真空度,亦即泵允許的安裝高度,單位用m。用汽蝕余量Δh由油泵樣本中查取,其值也用20℃清水測定。若輸送其它液體,亦需進行校正,詳查有關書籍。


吸程 = 標準大氣壓(10.33m)- 汽蝕余量 - 安全量(0.5m)

注:標準大氣壓下能壓管路真空高度10.33m。


例1:某管道離心泵必需汽蝕余量為4.0m,求吸程Δh?

解:吸程Δh = 標準大氣壓10.33 - 汽蝕余量4.0 - 安全量0.5 = 5.83m。


實際上來說,管道離心泵的實際安裝高度值應小于計算值。當計算的 Hg為負值時,說明泵的吸入口位置應在貯槽液面之下。


例2:某管道離心泵從樣本上查得允許吸上真空高度Hs為5.7m。已知吸入管路的全部阻力為1.5mH2O,當地大氣壓為9.81×104Pa,液體在吸入管路中的動壓頭可忽略。試計算:

1. 輸送20℃清水時管道離心泵的安裝高度;

2. 改為輸送80℃水時管道離心泵的安裝高度。


解:

1. 輸送20℃清水時泵的安裝高度:

已知:Hs=5.7m;Hf0-1=1.5m;u12/2g≈0;當地大氣壓為9.81×104Pa,與泵出廠時的實驗條件基本相符

所以泵的安裝高度為:Hg=5.7-0-1.5=4.2 m。


2. 輸送80℃水時泵的安裝高度:


輸送80℃水時,不能直接采用泵樣本中的Hs值計算安裝高度,需按下式對Hs時行換算,即

Hs1=Hs+Ha-10.33 - Hυ-0.24


已知Ha=9.81×104Pa≈10mH2O,由附錄查得80℃水的飽和蒸汽壓為47.4kPa。

Hv=47.4 × 103 Pa= 4.83 mH2O

Hs1=5.7+10-10.33-4.83 + 0.24 = 0.78m


將Hs1值代入公式中求得安裝高度:

Hg=Hs1-Hf0-1=0.78-1.5=-0.72m

Hg為負值,表示泵應安裝在水池液面以下,至少比液面低0.72m。


本文關于管道離心泵的關鍵安裝技術內容均由管道離心泵生產廠家瀟湘制泵整理發布。


?
