單級單吸離心泵,單級雙吸離心泵和多級離心泵的區別,離心泵軸功率的計算方法

發布時間:2020-10-21 點擊量:1063

一、單級單吸離心泵

單級單吸離心泵,只有一個葉輪,水由軸向單面進入葉輪。特點是與混流泵、軸流泵相比,單級單吸離心泵揚程較高,流量較小,結構簡單,使用方便。目前生產的單級單吸離心泵型號有:IS型、IR型、IH型、ISY型單級單吸離心泵。


另外,針對我國農業大國的國情設計了一款結構簡單、重量輕、價格低、性能好和配套方便的IQ型單級單吸離心泵(又稱輕小型離心泵)。IQ型單級單吸離心泵口徑50-200mm,流量12.5~400m3/h,揚程8-125m,功率1.1-110kw,轉速1450-2900r/min,配套動力有柴油機直聯、皮帶傳動,電動機直聯。


2、IQ輕小型離心泵泵體是后開門,后蓋是壓嵌式,出口位于中心向上,為軸向吸入單級單吸懸架式離心泵。軸承體與泵體直接聯結,泵腳位于泵體下方,軸承用黃油潤滑,軸封分為填料密封和機械密封。葉輪均為閉式,傳動分為聯軸器傳動和皮帶傳動兩種。泵葉輪轉向:從泵進口方向看,葉輪轉向為順時針,當泵與柴油機直聯傳動時,為逆時針。泵出口可裝置手動泵,可去掉底閥,減少水力損失,并能使泵自吸。

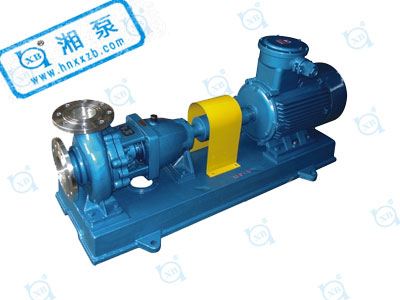

IH型單級單吸化工離心泵


二、單級雙吸離心泵

單級雙吸離心泵是從葉輪兩面進水,因泵蓋和泵體是采用水平接縫進行裝配的,又叫做水平中開式離心泵。與單級單吸離心泵相比,單級雙吸離心泵效率高、流量大、揚程較高。但也由于體積大,比較笨重,一般用于固定作業。多適用于丘陵、高原中等面積的灌區,也適用于工廠、礦山、城市給排水等方面。


單級雙吸離心泵目前生產的型號有S型、SA型、SAP型、XBS型、GSX型等幾種型號,S型中開泵為順時針?lè )较蛐D,進水口直徑150~1400mm,流量160~18000m3/h,揚程12~125m,轉速2950、1450、970、730、585、485、360r/min。

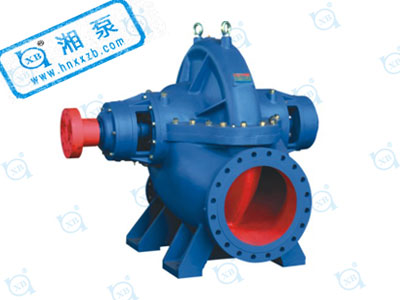

GSX型高效節能雙吸中開泵


三、多級離心泵

與單級單吸離心泵相比,多級離心泵有兩個以上的葉輪,可以分段地多次地吸水和壓水,將水揚到很高的位置,揚程可根據需要而增減水泵葉輪的級數。多級泵主要用于礦山排水、城市及工廠供水,農業灌溉用的很少,僅適用于高揚程、小流量的高山區提水來解決人畜飲水的困難。


多級離心泵主要型號有D型、DL型、DG型多級離心泵,流量6.3~720m3/h,揚程16~600m,進水口徑:50、75、100、125、150、200mm,其中50~125mm泵型為高轉速2950r/min,150~200mm泵型轉速為1480r/min。



D型臥式多級泵


離心泵軸功率怎么計算,什么是軸功率呢?

離心泵軸功率 = 流量 × 揚程 × 9.81 × 介質比重 ÷ 3600 ÷ 泵效率

流量單位:m3/h;       揚程單位:m;        P=2.73HQ/η,

P為軸功率,單位kw;H為揚程,單位m;Q為流量,單位為m3/h;η為泵的效率。

也就是泵的軸功率P=ρgQH/1000η(kw),

其中的ρ=1000kg/m3,g=9.8,比重的單位為kg/m3,流量的單位為m3/h,揚程的單位為m,1kg=9.8N,

則P=比重 × 流量 × 揚程 × 9.8N/kg

     =kg/m3 ×  m3/h × m × 9.8N/kg

     =9.8N × m/3600s

     =N × m/367s

     =W/367

上面推導是單位的由來,上式是水功率的計算,軸功率再除以效率就得到了。

設軸功率為Ne,電機功率為P,K為系數(效率倒數)

電機功率P=Ne × K (K在Ne不同時有不同取值)

   Ne≤22              K=1.25

   22<Ne<55     K=1.15

   55<Ne            K=1.00


什么叫泵的效率?公式如何?

泵的效率指泵的有效功率和軸功率之比。η=Pe/P

泵的功率通常指輸入功率,即原動機傳到泵軸上的功率,故又稱軸功率,用P表示。

有效功率即:泵的揚程和質量流量及重力加速度的乘積。

Pe=ρgQHW 或 Pe=γQH/1000 (kw)

ρ:泵輸送液體的密度(kg/m3)

γ:泵輸送液體的重度 γ=ρg (N/m3)

g:重力加速度(m/s)

質量流量 Qm=ρQt/h 或 kg/s


本文關于單級單吸離心泵,單級雙吸離心泵和多級離心泵的比較介紹,離心泵軸功率的計算方法及泵的效率內容均由離心泵生產廠家瀟湘制泵整理發布。

?
