單級單吸離心泵與單級雙吸離心泵的區別

發布時間:2020-09-21 點擊量:1328

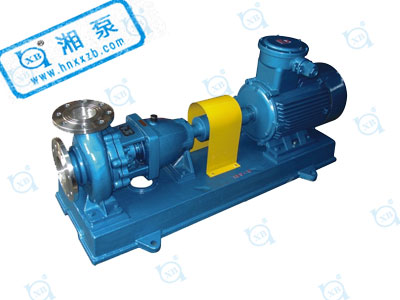

一、單級單吸離心泵

單級單吸離心泵水平軸向吸入,向上徑向吐出。泵為懸架式結構,檢修時不需拆卸進、出口管路,即可退出轉子部件進行檢修。泵是通過普通彈性聯軸器或加長彈性聯軸器與電動機聯結,泵的軸封采用軟填料密封。軸承為單列向心球軸承,采用潤滑油潤滑。從電機端看,泵為順時針?lè )较蛐D。


工作原理

當單級單吸離心泵啟動后,泵軸帶動葉輪一起作高速旋轉運動,迫使預先充灌在葉片間液體旋轉,在慣性離心力的作用下,液體自葉輪中心向外周作徑向運動。液體在流經葉輪的運動過程獲得了能量,靜壓能增高,流速增大。當液體離開葉輪進入泵殼后,由于殼內流道逐漸擴大而減速,部分動能轉化為靜壓能,最后沿切向流入排出管路。所以蝸形泵殼不僅是匯集由葉輪流出液體的部件,而且又是一個轉能裝置。當液體自葉輪中心甩向外周的同時,葉輪中心形成低壓區,在貯槽液面與葉輪中心總勢能差的作用下,致使液體被吸進葉輪中心。依靠葉輪的不斷運轉,液體便連續地被吸入和排出。液體在離心泵中獲得的機械能量最終表現為靜壓能的提高。

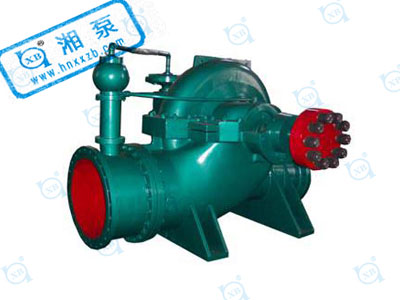

二、單級雙吸離心泵

單級雙吸離心泵作為離心泵的一種重要形式,因其具有揚程高、流量大等特點,在工程中得到廣泛應用。這種泵型的葉輪實際上由兩個背靠背的葉輪組合而成,從葉輪流出的水流匯入一個蝸殼中。雙吸泵具有如下一些特點:它相當于兩個相同直徑的單吸葉輪同時工作,在同樣的葉輪外徑下流量可增大一倍;泵殼水平中開,檢查和維修方便,同時,雙吸泵進出口在同一方向上且垂直于泵軸,利于泵和進出水管的布置與安裝;雙吸泵的葉輪結構對稱,沒有軸向力,運行較平穩。在我國黃河沿線地區提灌泵站流量較大、揚程都較高,大多采用雙吸離心泵。


三、單級單吸離心泵與單級雙吸離心泵的區別

我們先對它做一個介紹,有很多朋友都不了解什么是單級雙吸離心泵,當我們在購買前進行相對的了解是非常有必要的,所以我們還是需要了解一些基礎知識的。

單級雙吸離心泵的吸入口和排出口均在泵軸心線下方,葉輪相當于兩個相同大小的單吸葉輪組合在一起工作,在和單級離心泵葉輪一樣大小直徑的情況下流量可以翻一倍;這就是為什么叫單級雙吸離心泵的原因。泵體就是有兩個吸水室,最特別之處主要還是雙吸葉輪的進水方向與單吸葉輪不一樣,雙吸葉輪的好處就是同樣轉速與流量的情況下,由于減小了進水口的流速、泵很難出現汽蝕現象。


使用范圍與臥式離心泵相同,流量范圍為90~3000m3/h,揚程范圍為10-140m。其特點是流量大,檢修方便,并且檢修時只需打開泵蓋即可取出轉子,不需要拆卸電動機和連接管路。按軸的安裝位置不同,這種離心泵可分立式雙吸離心泵和臥式雙吸離心泵兩種結構。軸向力可自動平衡,不必設置軸向力平衡裝置。檢修泵時,不必拆動與泵體相連接的管路。在相同的流量下,雙吸泵比單吸泵的抗汽蝕性能更好。


那么它和單級單吸離心泵的區別是什么呢?這個問題往往有很多朋友搞不清楚。我們就來簡單的了解一下。

雙吸水泵有兩個進水口(左邊和右邊兩處),而單吸離心泵就只有一個進水口。所以雙吸泵的流量要比單吸泵的流量要更大。

雙吸泵主要是介質在葉輪兩端吸入,葉輪兩側各有一個密封腔。而不是泵有兩個吸入口。雙吸泵的抗氣蝕能力比單吸泵要強。由于介質在葉輪兩端吸入,會(huì )形成水力對稱,這樣雙吸泵的平衡軸向推力作用比單吸泵要好,運行起來更平穩。而且介質的流速較低,葉輪不容易產生氣蝕現象。但是雙吸泵比單吸泵要多一個密封腔,所以其成本相對較高。

其次,雙吸泵更適合輸送大流量,要求運行平穩的工況。當泵的流量要求很高時,如果是單吸泵則要有很大的泵入口和出口口徑,同時,轉速不能太大,需穩定在1450rmp左右。若采用雙吸泵,泵的尺寸和重量都可以相對減小,轉速也可以提高,容積效率增加。清水離心泵就是屬于單吸泵,這種泵適用于工業和城市給水、排水、也可用于農業排灌。供輸送清水或物理及化學性質類似清水的其他液體之用,溫度不高于80℃,流量在6.3m3/h~400m3/h之間。我公司生產的HSH系列雙吸中開泵屬于雙吸泵。其流量在140m3/h~7500m3/h之間,揚程在11m~165m之間。


附注:


單級單吸離心泵是離心泵中最為簡單的一種。所謂單級是指泵內只有一級葉輪,單吸是指水從葉輪一側吸入。這種泵一般流量較小,多屬于小型泵。構造特點是葉輪固定在轉軸的一端,支承其重量的軸承位于軸的另一端,受力有如懸臂梁,故又稱懸臂式離心泵。泵的轉動部分包括:葉輪、泵軸、軸承、聯軸器等,固定部分包括泵體、軸承支架、泵的進口和出口等。


單級單吸離心泵是農業上應用最為普遍的一種水泵。與其它離心泵相比,其揚程高,流量較小,結構簡單,使用方便。單級單吸離心泵,供輸送清水或物理化學性質類似于水的其它液體之用,溫度不高于80℃。高效節能、性能可靠、安裝使用方便等特點。同時根據使用溫度、介質等不同的基礎上派生出適用熱水、高溫、腐蝕性化工泵、油泵。


本文關于單級單吸離心泵與單級雙吸離心泵的區別內容均由離心泵廠家瀟湘制泵發布

?
